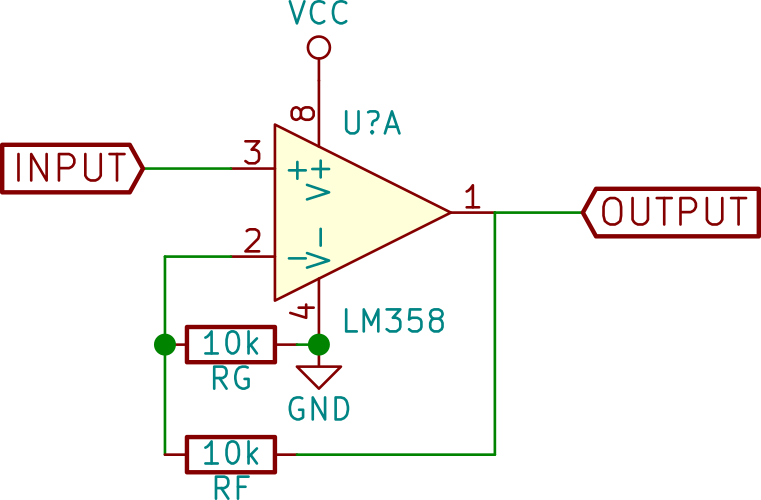

ist diese Schaltbild dazu geeignet ein Luftdrucksensorsignal von z.B 2,305V um 0,025 V auf 2,330 V anzuheben. Die Versorgungsspannung ist 5,01 V, das Offset von 0,025 V soll bei Variierender Signalspannung gleich bleiben.
Eher nein. Das was du suchst ist ein Puffer (Unity-Gain, Ausgang direkt mit inverting Eingang verbinden) mit Offset, auch als summing-aplifier bekannt. 25mV ist als Offset sehr klein, da brauch man schon eine genaue Referenz und einen Verstärker mit entsprechender Genauigkeit (interner Offset, Drift, Linearität). Sofern zu Zugang zur Software hast ist es vermutlich viel einfacher die Abweichung dort einzupflegen. Ein passender OpAmp wäre z.B. der OPA333 (afair nur SMD) oder sowas wie LT1013/OPA207. Eine gängige Referenz ist der TL431.
Hallo,
ist diese Schaltbild dazu geeignet ein Luftdrucksensorsignal von z.B 2,305V um 0,025 V auf 2,330 V anzuheben. Die Versorgungsspannung ist 5,01 V, das Offset von 0,025 V soll bei Variierender Signalspannung gleich bleiben.
Vielen Dank
Mit freundlichem Gruß
Jörg Russ
Eher nein. Das was du suchst ist ein Puffer (Unity-Gain, Ausgang direkt mit inverting Eingang verbinden) mit Offset, auch als summing-aplifier bekannt. 25mV ist als Offset sehr klein, da brauch man schon eine genaue Referenz und einen Verstärker mit entsprechender Genauigkeit (interner Offset, Drift, Linearität). Sofern zu Zugang zur Software hast ist es vermutlich viel einfacher die Abweichung dort einzupflegen. Ein passender OpAmp wäre z.B. der OPA333 (afair nur SMD) oder sowas wie LT1013/OPA207. Eine gängige Referenz ist der TL431.
