Simulation: Comparator

Simulation: Comparator

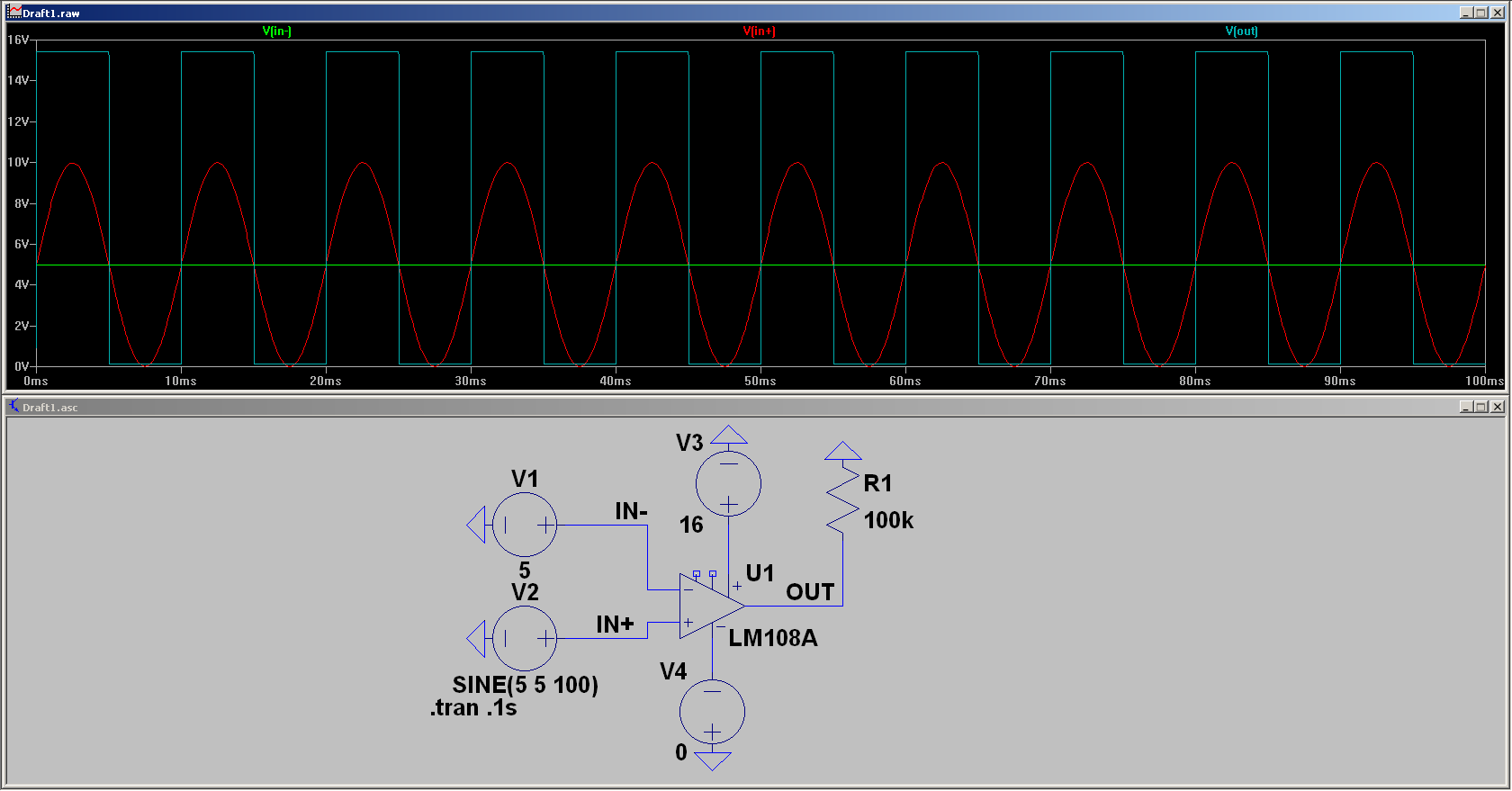

Grün: Eingang-
Rot: Eingang+
Blau: Ausgang

Sobald Eingang+ größer ist als Eingang- wird der Ausgang auf die positive Versorgungsspannung des OpAmp (VCC) geschaltet, sonst liegt er auf der negativen Versorgungsspannung (hier GND).
